VFD-LTC系列台达变频器

产品编号:VFD-LTC

为帮助伸缩机厂家解决上述痛点,台达为物流行业量身打造了伸缩机一体控制器LTC系列:结合行业发展趋势及客户使用习惯,集成双驱动变频调速控制功能,同时内置 PLC、35 W / 24 V 开关电源及宽电压继电器, 旨在通过一体化精巧设计,优化系统配置,为物流行业客户打造一款便于安装、 调试、维护并兼具高附加价值的一体式控制器。

在线咨询 全国热线
400 110 0223
产品特色


产品选型


框号

A

型号 VFD _ _ _ _ LTC_ _ _

VFD2207LTC43A

VFD4015LTC43A

说明

VFD1

VFD2

VFD1

VFD2

输出

额定输出容量 [kVA]

4.4

2.0

7.4

3.3

额定输出电流 [A]

5.5

2.5

9.0

4.2

适用马达功率 [kW]

2.2

0.75

4.0

1.5

适用马达功率 [HP]

3

1

5.5

2

过载承受度

在额定输出电流的 150% 时,每 5 分钟可承受 1 分钟

最高输出频率 [Hz]

0.1 ~ 400.0

载波频率 [kHz]

2 ~ 12(默认值 8

输入

输入电流 [A]

10.3

14.3

额定电压/ 频率

3 AC 380 V~480 V-10% ~ +10%50 / 60 Hz

操作电压范围

342 ~ 528 VAC

容许电源频率变动范围

47 ~ 63 Hz

效率 [%]

95

机种净重 [kg]

2.34

2.44

冷却方式

强制风冷

EMC 滤波器

选购

项目

规格

备注

控制方式

循环扫描储存的程序


输入/ 输出控制方式

循环刷新模式


处理速度

基本指令 ( 数个us)

应用指令(1 ~ 数十个us)

程序语言

指令 + 阶梯图


程序容量

14000 steps


输入/ 输出接点

数字输入 (X)17 + 4 = 21

数字输出 (Y)8 + 5 = 13

X17 个用户自定义,4 个内部预定义

Y8 个用户自定义,5 个内部预定义

特性

说明

变频器控制特性

控制方式

正弦波 PWM 方式 / (V/F 控制)

频率设定分辨率

0.01 Hz

输出频率分辨率

0.01 Hz

转矩特性

自动转矩补偿、转差补偿,起动转矩在 5.0 Hz 时可达 150% 的额定转矩

过负载能力

额定输出电流的 150% 运行 60

禁止设定频率

可自 0.1 ~ 400.0 Hz 设定 3

加速、减速时间

0.1~600 (2 段加/ 减速时间可分别独立设定)

失速防止准位

可以电机负载特性以驱动器额定电流的 0~200% 设定

直流制动

停止时可自 0.1 ~ 400.0 Hz 操作、制动电流 0 ~ 100% 的额定电流起动时间 0 ~ 60 秒、

停止时间 0 ~ 60

V/F 曲线

任意 V/F 曲线设定

保护功能

过电压、过电流、低电压、外部异常中断、电机过载、驱动器过载、驱动器过热

一体机内建功能

内建自动稳压输出调节、加速/ 减速 S 曲线设定、过电压、过电流失速防止、异常记录、转矩补偿、转差补偿、EF 功能、载波频率调整、输出频率上下限设定、参数重置

异常再启动、NPN / PNP 模式选择

数字操作面板

选配 PU08 / PU08V

认证

CEGB/T12668.3

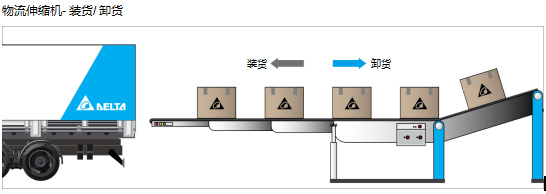

产品应用
