DVP-15MC系列

产品编号:DVP-15MC系列

DVP15MC11T 是基于CANopen 通讯协议的多轴运动控制器,遵循CANopen DS301 基本通讯协议和DSP402 运动控制协议,内建运动指令(运动指令支持BufferMode 和 Jerk),使用起来灵活方便,方便用户快速学习,并迅速的进行项目开发。DVP15MC11T控制器通过CANopen (Motion)接口至多可以控制24实轴,支持速度、位 置、扭矩、原点回归等相关的单轴运动指令,支持电子齿轮,电子凸轮、旋切、G代码等多轴指令。

在线咨询 全国热线
400 110 0223
产品特色

多轴运动控制器

DVP15MC

DVP15MC  是基于 CANopen / EtherCAT 通讯协议的多轴运动控制器,遵循 CANopen / EtherCAT 基本 通讯协议和运动控制协议,内置运动指令 ( 运动指令支持 BufferMode Jerk),使用起来灵活方便,方便用户

快速学,并迅速的进行项目开DVP15MC 控制器通 CANopen / EtherCAT 运动控制界,最多 可以控 24 ,支持速、位、扭、原点回归等相关的单轴运动指,支持电子齿,电子凸、旋切、 G 代码等多轴指令。

DVP15MC内置多种通讯界面,用户不需购买额外的通讯模块,即可实现强大的通讯连接能力。由于采 用高可靠 CANopen / EtherCAT 通讯可广泛应在印、包线、机器手等各种自化控制领 域中。


DVP15MC  界面介绍

DVP15MC 内置多种通讯界面,用户不需购买额外的通讯模块即可实现强大的通讯连接能力。


配线简单,即插即用的运动控制网络

DVP15MC 和伺服驱动器 ( ) 之间为 CANopen / EtherCAT 通讯。其通讯稳定、配线简单,随插即用。台达提

供标准的电缆线、终端电阻、分接盒等配件,相关配件型号说明请参考此型录最后配件 " 运动控制电缆 / 网络通讯电缆 " "

周边和配件 " 部分。


系统构成:

使用 DVP15MC 可以组建多层工业网络。如下图所示,使用 DVP15MC ,可以构成上层爲以太网络, 中层爲 EtherCATCANopenDeviceNetPROFIBUS DP,下层爲 RS-485 ( 支持 Modbus) 的网络。


运动控制:

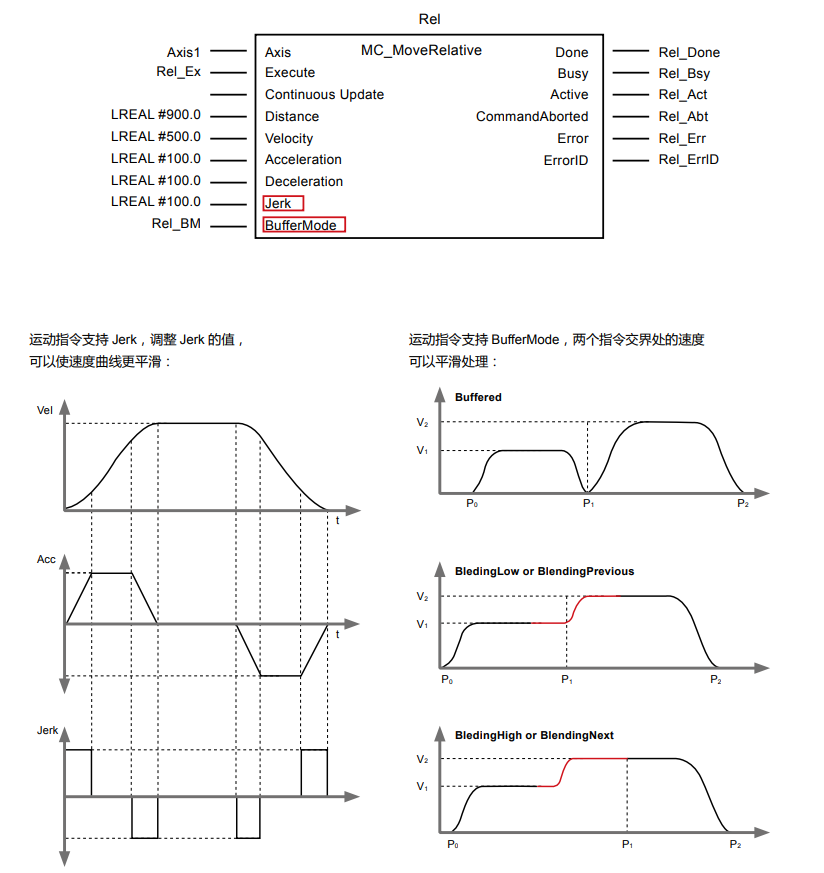

运动指令支持 Jerk BufferMode,如下图红色方框处:


产品选型

品名

电源供应

支持协议

轴数

输入

输出

型号

网络运动控制型主机

24 VDC

CANopen   DS402

16

8

4   (NPN)

DVP10MC11T


24

16

8   (NPN)

DVP15MC11T

6

16

8   (NPN)

DVP15MC11T-06

EtherCAT

24

16

8   (NPN)

DVP50MC11T

24

16

8   (PNP)

DVP50MC11P

6

16

8   (NPN)

DVP50MC11T-06

4   ( 点对点 )

16

8   (NPN)

DVP50MC11T-4S

16 ( 点对点 )

16

8   (NPN)

DVP50MC11T-16S

DVP-15MC系列(图2)
