CT2000系列台达变频器

产品编号:CT2000

台达CT2000系列变频器专为高温、高湿、高粉尘、重污染、瞬间电压波动等恶劣环境而设计,无风扇设计,坚固耐用高防护,可满足粗纱机、细纱机、机床、陶瓷、玻璃等高污染行业的特殊要求

在线咨询 全国热线
400 027 0338
产品特色

■ 無風扇設計,搭載高效率散熱片,可防止纖維及棉絮積累在散熱片上,並解決過熱的問題 ( ※ 註一 )

■ 採用穿牆式安裝,提高系統防護性和散熱性

■ 預留外掛風扇電源供電接頭,可以根據實際情況選購

■ 大風扇氣冷式機型可應用於一般壁掛式安裝場合

■ 支援 DEB 功能,利用刹車時的回升能量讓變頻器平穩減速

■ 可驅動永磁同步電機 , 並支援同步與非同步電機

■ 採共直流母線設計

■ PCB 採取 IEC 60721-3-3 CLASS 3C3 等級防護塗膠,強化耐受

壁掛式安裝機種

■ 內建 10K steps PLC 以及 RS-485 (MODBUS),無須額外的控制器與通訊模組,即可輕鬆架構系統網路,完美實現與工業機器的無障礙通訊,兼顧功能與成本

■ 可選配通訊卡

CT2000 支援 DEB 功能,利用煞車時的回升能量讓變頻器平穩減速,可以輕鬆實現多電機同步比例停車,大大降低了斷電和異常停車所造成的斷紗風險; 在原機前羅拉測速傳感器上引出信號線,接入 CT2000 MI8 進行高速計數, 隨後可利用煞車時的回升能量,讓共直流母線上每一台變頻器達到平穩的同步減速煞車,應用於細紗機時可避免不同步的減速造成紗的斷裂,滿足任何共直流母線同步減速煞車的應用要求。



台达纺织专用向量控制变频器 CT2000 系列(图1)功率範圍 460 V 11~90 kW

460V (kW)

11

15

18.5

22

30

37

45

55

75

90

460V (HP)

15

20

25

30

40

50

60

75

100

125

Frame

( 穿牆式 )

B

C


D












Frame

( 壁掛式 )



B



C



D

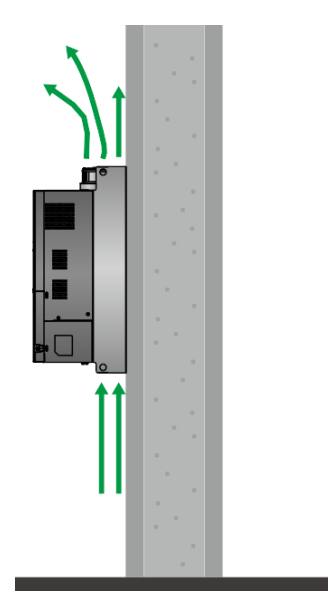

穿牆式

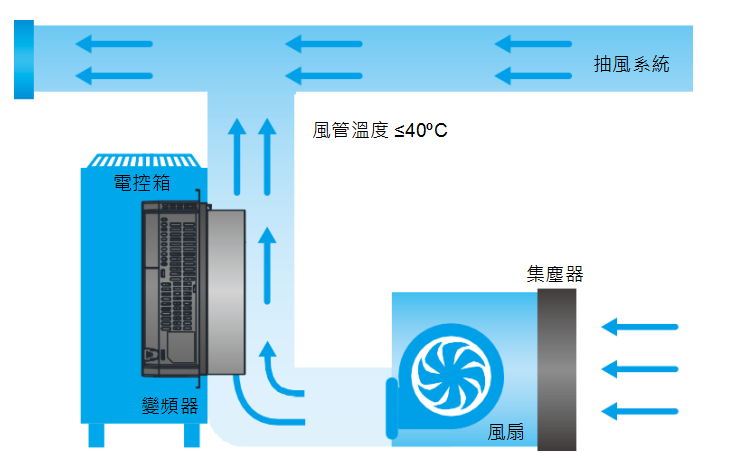

CT2000 採用穿牆式安裝方法,自然風冷的無風扇設計,可以避免因纖維及棉絮卡在風扇而產生的過熱問題,並可防止纖維及棉絮進入變頻器,適用於有空氣冷卻風道設計的場合。

( ※ 適用於型號尾碼為 AB 之機型 )



壁掛式

為因應不同的紡織環境應用,推出壁掛式大風扇氣冷式 CT2000,可適用於一般壁掛式安裝場合。

( ※ 適用於型號尾碼為 C 之機型 )






产品选型


框架

B

C

D

型號 VFD CT43

110

150

185

220

300

370

450

550

750*

900*

適用馬達功率 (kW)

11

15

18.5

22

30

37

45

55

75

90

適用馬達功率 (HP)

15

20

25

30

40

50

60

75

100

125





輸出



重載

額定輸出容量 (kVA)

14

18

24

29

34

45

55

69

84

114

額定輸出電流 (A)

17

23

30

36

43

57

69

86

105

143

載波頻率 (kHz)

2~6 kHz



輕載

額定輸出容量 (kVA)

18

24

29

36

45

57

73

88

115

143

額定輸出電流 (A)

24

32

38

45

60

73

91

110

150

180

載波頻率 (kHz)

2~15 kHz

2~10 kHz

2~9 kHz



輸入

輸入電流 (A) 重載

19

25

33

38

45

60

70

96

108

149

輸入電流 (A) 輕載

25

33

40

50

62

79

91

110

144

180

額定電壓 / 頻率

3 相 AC 380 V~480 V ( -15%~+10%), 50 / 60 Hz

操作電壓範圍

323~528 Vac

容許電源頻率變動範圍

47~63 Hz

冷卻方式

穿牆式機種為自然風冷,可搭配散熱風道設計為強制風冷;壁掛式機種為強制風冷



散熱風道風速規格

當載波頻率為 2kHz 時 ,

風速應為 ( 公尺 / 秒 )

3.5

3.5

7

3.5

4.5

6

8.5

當載波頻率為預設值時 ,

風速應為 ( 公尺 / 秒 )

3.5

6.5

8.5

3.5

7.0

9.5

5.5

6

8.5

9.5

剎車晶體

框架 B, C 內建 ; 框號 D 選購

DC reactor

框架 B, C 選購 ; 框號 D 內建

EMC Filter

選購

* 僅支援型號尾碼為 A 之機型

標準規格














控制特性

控制方式

1: V/F, 2: SVC, 3: VF+PG, 4: FOC+PG, 5: TQC+PG,

啟動轉矩

啟動轉矩在 0.5 Hz 時可達 150% 以上,在 FOC+PG 模式下,在 0 Hz 可達 150%

V/F 曲線

4 點任意 V/F 曲線 & 2 次方曲線

速度反應能力

5 Hz ( 向量控制可達 40 Hz)

轉矩限制

輕載 130%;重載 175% 轉矩電流

TQC 模式輸出轉矩精度

±5%

最高輸出頻率 (Hz)

輕載:0.01 ~ 599.00 Hz;重載:0.00 ~ 300.00 Hz

頻率輸出精度

數位指令 ±0.01%,-10~+40 ºC,類比指令 ±0.1%, 25±10 ºC

頻率設定解析度

數位指令 0.01 Hz,類比指令:最大輸出頻率之 0.03 / 60 Hz (±11 bit)

過負載耐量

輕載:額定輸出電流 120% 時,每 5 分鐘可承受 1 分鐘

重載:額定輸出電流 150% 時,每 5 分鐘可承受 1 分鐘

頻率設定信號

-10 ~+10V0~+10 V4~20 mA0~20 mA,脈波輸入

加速 / 減速時間

0.00~600.00/0.0~6000.0



主要控制功能

轉矩控制 , 速度 / 轉矩控制切換 , 前饋控制 , 零伺服控制 , 瞬間停電再啟動 , 速度搜尋 , 過轉矩檢, 轉矩限制 , 16 段速度 ( 含主速 ), 加速 / 減速時間切換 , S 曲線加 / 減速 , 3 線控制 , 自動調適(rotational, stationary), Dwell, 轉差補償 , 轉矩補償 , JOG 頻率 , 頻率上下限設定 , 啟動 / 停止時的直流煞車 , 高滑差煞車 , PID 控制 ( 有睡眠功能 ), 節能控制 , Modbus 通訊 (RS-485 RJ45,

115.2 Kbps), 異常再啟動及參數複製

風速控制

B 版在出廠時無內建風扇;

VFD185CT43 ( ) 以上機種為 PWM 控制;VFD150CT43 以下機種為 on / off 切換鍵





保護特性

馬達保護

電子熱動電驛保護

過電流保護

過電流保護 200% 輕載額定電流;電流箝制『輕載:約 130~140%』;『重載:約 180~185%

過電壓保護

DC-BUS 電壓超過 820 V , 變頻器會停止運轉

過溫保護

內藏溫度感測器

失速防止

加速中 / 減速中 / 運轉中失速防止



瞬間停電再啟動

參數設定可達 20

接地漏電流保護

漏電流高於變頻器的額定電流 50%

國際認證

GB/T12668-2 台达变频器CT200系列(图1)


产品应用

粗纱机、细纱机、机床、陶瓷、玻璃设备等
