主动式前端 AFE2000 系列

产品编号:AFE2000

台达电子利用多年来开发交流马达驱动器的专业技术核心,率先推出主动式前端-AFE2000系列。在工业自动化产品的应用中,将负载反馈的能量不需再转换成热能散发掉,相对的可以将反馈能量反馈到电网,除增加产业自动化的效能与制程的大量化,并在生产制造的过程中,达到节能的目的,也符合台达电子环保、节能、爱地球的经营使命。

在线咨询 全国热线
400 027 0338
产品特色

  1. 交∕直流双向电力潮流控制与功因改善趋近100%,达到绿色节能效益。
  2. 替代制动煞车电阻,降低热损失、节省能源消耗与空间费用。
  3. 通过正弦波PWM控制,产生良好的正弦波电流,大幅减少高次谐波的电流波形。
  4. 符合IEEE STD.519–1992规范 – 总电流谐波失真低于5%之规范。
  5. 即使在电网及不稳定的情况下,DC bus直流侧仍能维持电压或电流恒定。
  6. 支持并接多个DC bus之交流驱动器,如下图:
  7. 台达有源前段产品(图1)

节能高

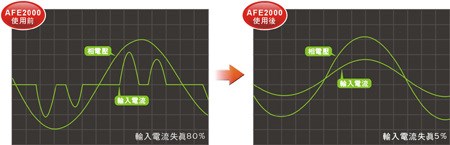

  1. 可控式直流电压及单位功因,使三相交流端近似弦波与低谐波失真,使用AFE2000之后可以让谐波失真率小于5%,如下图所示:
  2. 台达有源前段产品(图2)
  3. 取代传统动态煞车电阻装置。一般传统交流变频器驱动马达在运动瞬间或频繁煞车时,利用安装高瓦数的煞车电阻来吸收过多的反馈能量,并转成热能散发。解决负载能量反馈但效率不佳,且增加硬件额外费用与空间。使用AFE2000系列之后,负载反馈的能量不需要再转换成热能散发掉,相对的可以将反馈能量回馈到电网,省电省钱而且环保,如下图所示。
  4. 台达有源前段产品(图3)



产品选型

230 V

型号 AFE-_ _ _A23A

075

150

220

370

适用变频器容量 ( kW)

7.5

15

22

37

额定输入电压范围 (V)

170 ~ 250 VAC

输入电流 (A)

35

70

95

150

可控电压范围

300 ~ 370 VDC

过负载能力

150% 60

允许电源频率变动范围

±5%

输入侧功率因数

0.95~0.99 以上

谐波 (%)

小于 5% ( 在额定电流下 )

保护构造

IP20 / NEMA1

IP00 / UL Open Type

冷却方式

强制风冷

标高及环境

屋内、标高 1000 m (3280.60 ) 以下、无直射日光、无腐蚀性气体、无可燃性气体或蒸气,

超过 1000 m 以上,则每 500 m (1640.40 feet) 须降低额定 3%,最高 2500 m (8202.00 feet)

使用环温

-10 ° C ~ + 50 ° C

保存温度

-25 ~ + 65 ° C

湿度

90% RH 以下 ( 无结霜 )

震动

5.9 m / S2 (0.6 G) 以下 10 ~ 55 Hz (JIS C0040)


430 V

型号 AFE-_ _ _A43A

075

150

220

370

450

750

适用变频器容量 ( kW)

7.5

15

22

37

45

75

额定输入电压范围 (V)

325 ~ 500 VAC

输入电流 (A)

20

35

50

75

95

160

可控电压范围

600 ~ 740 VDC

过负载能力

150% 60

允许电源频率变动范围

±5%

输入侧功率因数

0.95~0.99 以上

谐波 (%)

小于 5% ( 在额定电流下 )

保护构造

IP20 / NEMA1

IP00 / UL Open Type

冷却方式

强制风冷

标高及环境

屋内、标高 1000 m (3280.60 ) 以下、无直射日光、无腐蚀性气体、无可燃性气体或蒸气,

超过 1000 m 以上,则每 500 m (1640.40 feet) 须降低额定 3%,最高 2500 m (8202.00 feet)

使用环温

-10 ° C ~ + 50 ° C

保存温度

-25 ~ + 65 ° C

湿度

90% RH 以下 ( 无结霜 )

震动

5.9 m / S2  (0.6 G) 以下 10 ~ 55 Hz (JIS C0040)


产品应用

  • 大贯量负载:粗砂纺织机、卧式螺旋离心机、钻床工具机
  • 四象限负载:起重机及升降天车、客货运电梯、采油机
  • 要求快速制动:机床、高速主轴、制袋机
  • 长时间反馈能量:风力发电系统、水力发电系统
  • 支持DC并联供电:物流仓储系统、风力发电系统、LED路灯系统
  • 提供良好用电质量给Power Line产品之大通讯传输系统
  • 桥式起重机
  • 电梯升降
