DVP-50MC系列

产品编号:DVP-50MC系列

DVP50MC11T内建EtherCAT主站通讯口,用户配线方便;由于采用快速、高效的EtherCAT总线和1GHz 高速浮点运算处理器,可广泛应用在包装、印刷、封装、线切割、制药等各种自动化控制领域中。

在线咨询 全国热线
400 110 0223
产品特色

多轴运动控制器

DVP50MC

DVP50MC是基于 CANopen / EtherCAT 通讯协议的多轴运动控制器,遵循 CANopen / EtherCAT 基本 通讯协议和运动控制协议,内置运动指令 (运动指令支持 BufferMode  Jerk),使用起来灵活方便,方便用户

快速学,并迅速的进行项目开DVP15MC 控制器通 CANopen / EtherCAT 运动控制界,最多 可以控 24 ,支持速、位、扭、原点回归等相关的单轴运动指,支持电子齿,电子凸、旋切、 G 代码等多轴指令。

DVP50MC内置多种通讯界面,用户不需购买额外的通讯模块,即可实现强大的通讯连接能力。由于采 用高可靠 CANopen / EtherCAT 通讯可广泛应在印、包线、机器手等各种自化控制领 域中。


DVP50MC  界面介绍

DVP50MC 内置多种通讯界面,用户不需购买额外的通讯模块即可实现强大的通讯连接能力。

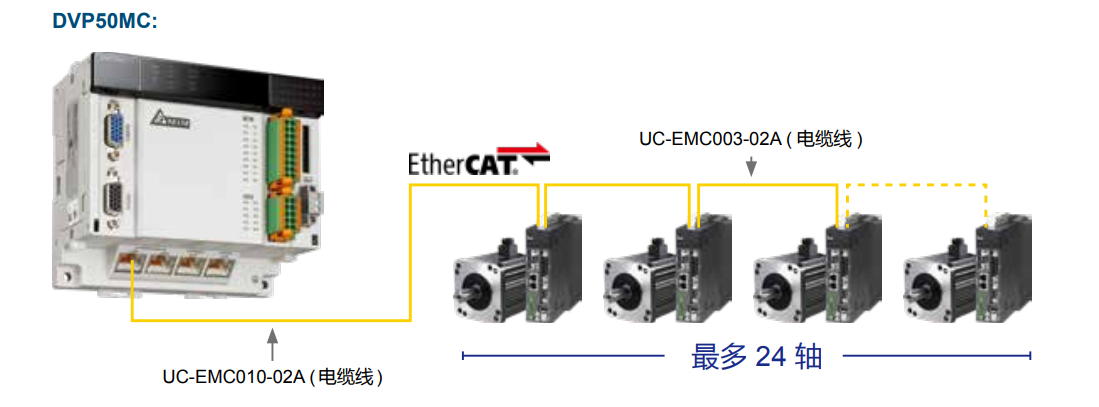

配线简单,即插即用的运动控制网络

DVP50MC 和伺服驱动器 (  ) 之间为 CANopen / EtherCAT 通讯。其通讯稳定、配线简单,随插即用。台达提

供标准的电缆线、终端电阻、分接盒等配件,相关配件型号说明请参考此型录最后配件 " 运动控制电缆 / 网络通讯电缆 "  "

周边和配件 " 部分。

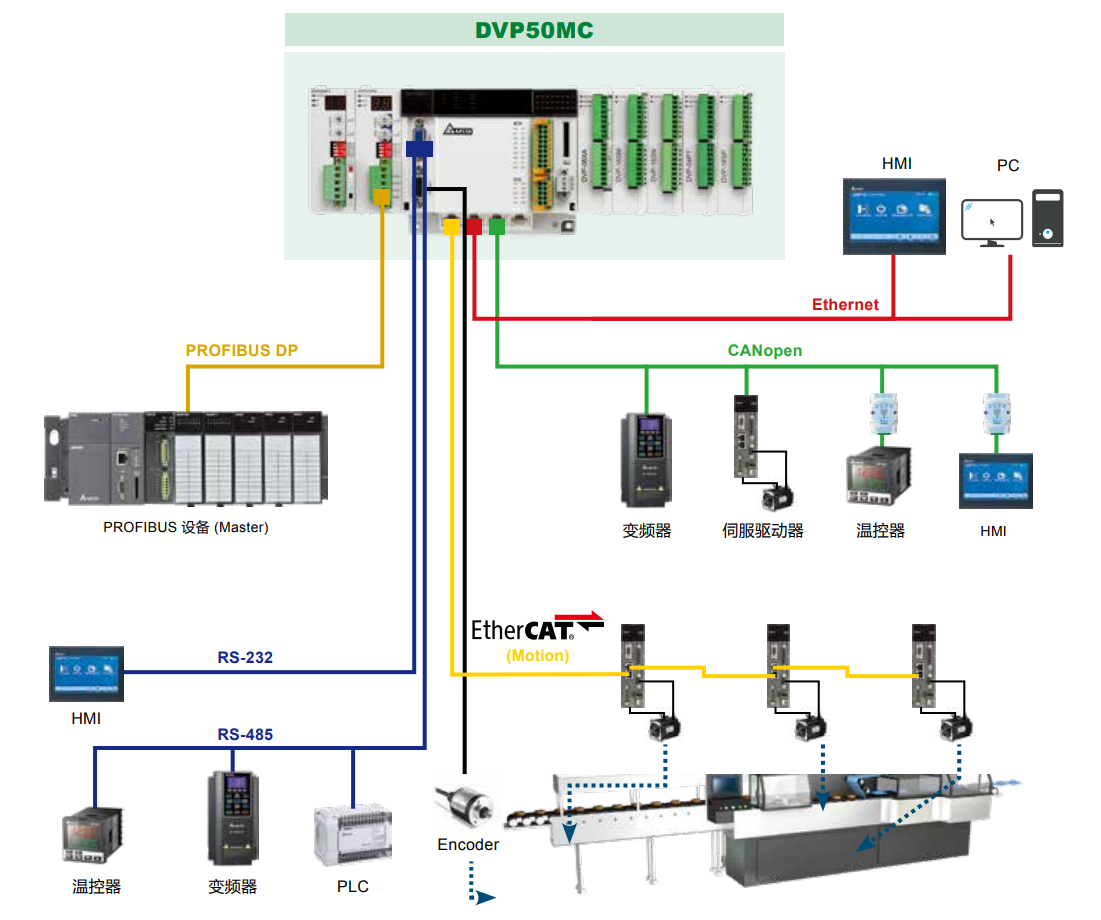

系统构成:

使用 DVP50MC 可以组建多层工业网络。如下图所示,使用 DVP50MC ,可以构成上层爲以太网络, 中层爲 EtherCATCANopenDeviceNetPROFIBUS DP,下层爲 RS-485 ( 支持 Modbus) 的网络。


运动控制:

运动指令支持 Jerk  BufferMode,如下图红色方框处:


产品选型

品名

电源供应

支持协议

轴数

输入

输出

型号



网络运动控制型主机

24 VDC

CANopen   DS402

16

8

4   (NPN)

DVP10MC11T


24

16

8   (NPN)

DVP15MC11T

6

16

8   (NPN)

DVP15MC11T-06

EtherCAT

24

16

8   (NPN)

DVP50MC11T

24

16

8   (PNP)

DVP50MC11P

6

16

8   (NPN)

DVP50MC11T-06

4   ( 点对点 )

16

8   (NPN)

DVP50MC11T-4S

16 ( 点对点 )

16

8   (NPN)

DVP50MC11T-16S

DVP-15MC系列(图2)
