EDS1000系列多功能通用型变频器

产品编号：EDS1000

EDS1000系列通用型变频器，具有自动稳压（AVR）和自动限流功能；键盘电位器调速，转速跟踪再启动功能，纺织摆频功能，键盘锁定功能，恒压供水功能，单机一拖二，外加供水卡可一拖四；输入缺相保护、输出缺相保护、过压保护、欠压保护、过流保护、过载保护等保护功能。

在线咨询全国热线
400 110 0223

产品特色

优秀的设计理念
采用优化空间电压矢量PWM控制；稳定的1Hz 150%额定转矩；自动稳压（AVR）和自动限流功能；系统更加稳定的内置PID控制器
实用的功能设计
恒压供水功能，从1拖1到1拖4泵均可实现；多达16段速控制以及建议PLC功能；纺织摆频、高速脉冲输入/输出接口；提供MODBUS或用户自定义的通讯组网协议；
经久的市场检验
经过10年以上的用户使用检验，获得一致好评；10年间根据用户的体验不断升级与完善，与时俱进

应用优势

自动稳压可适应宽电压波动场合；
支持数字设定、模拟量设定、多段速设定，PID设定、RS485通讯设定的频率给定通道
内置过程PID控制功能广泛应用于恒压供水、空压机变频器驱动等
通过参数设置有效抑制机械共振，使系统更加稳定可靠。
广泛用于各种工业领域。

产品选型

项目			项目描述
输入	额定电压、频率		单相220伏级：单相220V，50Hz/60Hz；
			三相220伏级：三相220V，50Hz/60Hz；
			三相380伏级：三相380V，50Hz/60Hz；
			三相690伏级：三相690V，50Hz/60Hz。
	允许工作		单相220伏级：200V～260V；
	电压范围		三相220伏级：200V～260V；
			三相380伏级：320V～460V；
			三相690伏级：586V～760V。
输出	电压		220伏级：0～220V；380伏级：0～380V；690伏级：0～690V
	频率		0Hz～400Hz
	过载能力		G型：150%额定电流1分钟，200%额定电流0.5秒；
			P型：120%额定电流1分钟；
控制性能	控制方式		无速度传感器转差矢量控制，开环V/F控制
	调速范围		0.111111111
	起动转矩		1Hz时150%额定转矩
	运行转速稳		≤±0.5%额定同步转速
	态精度
	频率精度		数字设定：最高频率×±0.01%；模拟设定：最高频率×±0.5%
	频率分辨率	模拟设定	最高频率的0.1%
		数字设定	小于100Hz的精度：0.01Hz；大于或等于100Hz的精度：0.1Hz
		外部脉冲	最高频率的0.5%
	转矩提升		自动转矩提升，手动转矩提升0.1%～12.0%
	V/F曲线(电压		额定频率在5～400Hz任意设定，可选择恒转矩、递减转矩1、递减转矩2、递减转矩3、自定义V/F共5类曲线
	频率特性)
	加减速曲线		两种方式：直线加减速和S曲线加减速；七种加减速时间，时间单位(分/秒)可选，最长6000分钟
	制动	能耗制动	内置或外接制动电阻；690伏级无内置制动单元
		直流制动	起动、停止动作分别可选，动作频率0～15Hz，动作电压0～15%，动作时间0～20.0秒
	点动		点动频率范围：0.50Hz～50.00Hz；点动加减速时间0.1～60.0秒可设置
	多段速运行		通过内置PLC或控制端子实现多段速运行
	内置PID控制器		可方便地构成闭环控制系统
	自动节能运行		根据负载情况，自动优化V/F曲线，实现节能运行
	自动电压		当电网电压变化时，能自动保持输出电压恒定
	调整(AVR)
	自动限流		对运行期间电流自动限制，防止频繁过流故障跳闸
运行功能	运行命令给定通道		操作键盘给定、控制端子给定、串行口给定
	运行频率给定通道		数字给定、模拟给定、脉冲给定、串行口给定、组合给定，可通过多种方式随时切换
	脉冲输出通道		0.1～20KHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出
	模拟输出通道		2路模拟信号输出，其中AO1通道可选4～20mA或0～10V，AO2通道为0～10V可实现设定频率、输出频率等物理量的输出
操作键盘	LED显示		可显示设定频率、输出频率、输出电压、输出电流等多种参数
	按键锁定		实现对按键的部分或者全部锁定（模拟电位器无锁定）
保护功能			过流保护、过压保护、欠压保护、过热保护、过载保护等
选配件			制动组件、远控键盘、远控键盘连接电缆等
环境	使用场所		室内，不受阳光直晒，无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等
	海拔		低于1000米，高于1000米时需降额使用
	周围温度		-10℃～+40℃(环境温度在40℃～50℃,请降额使用或增强散热)
	周围湿度		小于95%RH,无水珠凝结
	振动		小于5.9米/秒²(0.6g)
	存储温度		-40℃～+70℃
结构	防护等级		IP20
	冷却方式		强制风冷，风扇带自动测温控制。
安装方式			壁挂式

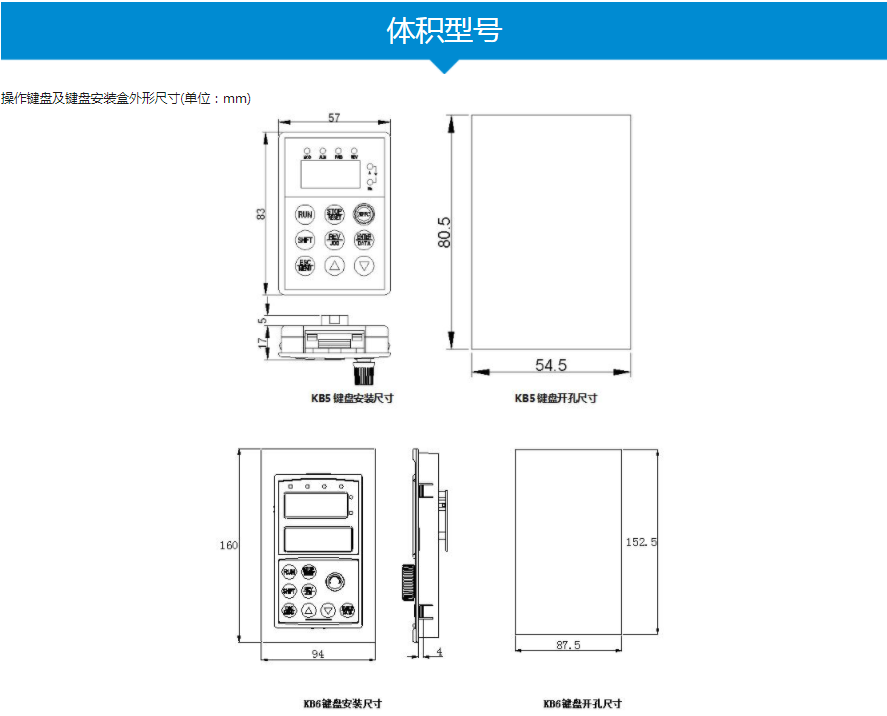

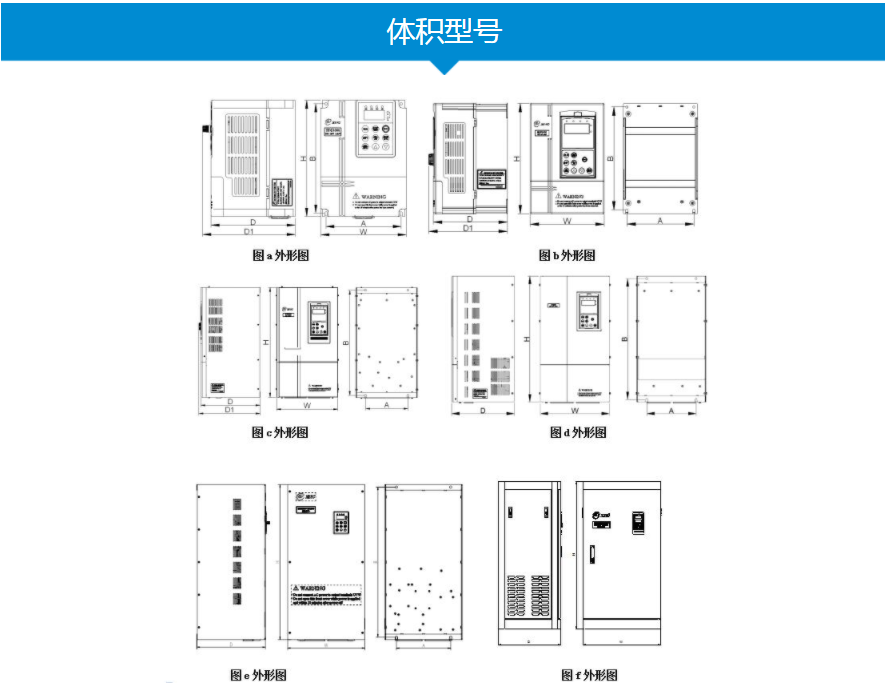

EDS1000-2S0004～EDS1000-4T0750P安装尺寸

变频器型号（G：恒转矩负载；P：风机水泵负载）		A (mm)	B (mm)	W (mm)	H (mm)	D (mm)	D1 (mm)	安装孔径 (mm)	毛重 (kg)	图号

EDS1000/1200/1300-2S0004	EDS1000/1200/1300-2S0007	110	160	125	170	123.2	135.5	4	2	图a
EDS1000/1200/1300-2S0015	EDS1000/1200/1300-2S0022
EDS1000/EDS1100/1200/1300-4T0007G/0015P
EDS1000/EDS1100/1200/1300-4T0015G/0022P
EDS1000/1100/1300-4T0022G/0037P
EDS1000-2S0037		140	215	155	230	155	164	5	3.8	图b
EDS1000/1100/1300-4T0037G/0055P
EDS1000/1100/1300-4T0055G/0075P
EDS1000/1100/1300-4T0075G/0110P		185	275	200	290	178	187	6	6.3	图b
EDS1000/1100/1300-4T0110G/0150P
EDS1000/1100/1300-4T0150G/0185P		135	330	218	345	210	221	7	10	图c
EDS1000/1100/1300-4T0185G/0220P		180	410	260	430	252	261	9	17	图c
EDS1000/1100/1300-4T0220G/0300P
EDS1000/1100/1300-4T0300G/0370P		200	485	280	505	252	261	9	23	图c
EDS1000/1100/1300-4T0370G/0450P
EDS1000-4T0450G/0550P		200	515	300	535	252	261	9	33	图c
EDS1000-4T0550G/0750P

EDS1000-2T0007～EDS1000-2T0075安装尺寸

变频器型号	A (mm)	B (mm)	W (mm)	H (mm)	D (mm)	D1 (mm)	安装孔径 (mm)	毛重 (kg)	图号

EDS1000-2T0007	110	160	125	170	123.2	135.5	4	2	图a
EDS1000-2T0015
EDS1000-2T0022
EDS1000-2T0037	140	215	155	230	155	164	5	3.8	图b
EDS1000-2T0055	185	275	200	290	178	187	6	6.3	图b
EDS1000-2T0075

EDS1000-7T0110G～EDS1000-7T2000G安装尺寸

变频器型号	A (mm)	B (mm)	W (mm)	H (mm)	D (mm)	安装孔径(mm)	图号
EDS1000-7T0110G/0150P	200	552	284	570	252.7	9	图e
EDS1000-7T0150G/0185P
EDS1000-7T0185G/0220P	280	620	420	650	300	9	图d
EDS1000-7T0220G/0300P
EDS1000-7T0300G/0370P
EDS1000-7T0370G/0450P
EDS1000-7T0450G/0550P	320	720	500	750	300	12	图d
EDS1000-7T0550G/0750P
EDS1000-7T0750G/0900P	400	790	590	820	372	12	图d
EDS1000-7T0900G/1100P
EDS1000-7T1100G/1320P
EDS1000-7T1320G/1600P
EDS1000-7T1600G/2000P	-	-	630	1200	500	-	图f
EDS1000-7T2000G/2200P

产品应用

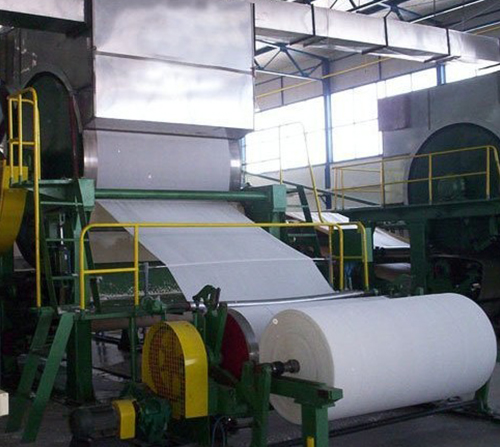

适用于金属加工、塑料机械、CNC机床、印刷设备、印染行业、造纸、市政工程、供水工程、污水处理等，另外在纺织、制冷、水泥、陶瓷等领域也广泛使用
