应用优势
广泛用于满足风机类、恒转矩类、冲击类负载
速度波动小满足各种高精度场合需求，有PG矢量控制 ±0.1% 额定同步转速，无PG矢量控制±0.3% 额定同步转速
具有速度控制和转矩控制两种模式
转矩响应快，有PG矢量控制 ≤10mS，无PG矢量控制≤20mS
功能更强大，瞬时掉电不停机功能、转速追踪再启动功能、下垂控制、力矩控制功能等
智能的故障诊断、报警和保护功能，最大限度保证机器工作的可靠性
键盘可上传下载参数，本机键盘和远控键盘均可网线连接。
广泛应用于各种工业现场
全国服务热线
产品编号：EN600
采用32位DSP(数字信号处理器）硬件平台，先进的控制算法，可实现有PG闭环矢量控制，无PG矢量控制，具有速度矢量和转矩矢量两种工作方式，能快速限住冲击电流，广泛用于高端制造业。该系列产品控制精度高、速度响应快、低频特性优越，智能检测与保护完善，有着广泛的组网功能和友好的用户使用习惯，丰富的外围总线扩展、端子扩展、继电器扩展、模拟量扩展等。
广泛用于满足风机类、恒转矩类、冲击类负载
速度波动小满足各种高精度场合需求，有PG矢量控制 ±0.1% 额定同步转速，无PG矢量控制±0.3% 额定同步转速
具有速度控制和转矩控制两种模式
转矩响应快，有PG矢量控制 ≤10mS，无PG矢量控制≤20mS
功能更强大，瞬时掉电不停机功能、转速追踪再启动功能、下垂控制、力矩控制功能等
智能的故障诊断、报警和保护功能，最大限度保证机器工作的可靠性
键盘可上传下载参数，本机键盘和远控键盘均可网线连接。
广泛应用于各种工业现场
性能指
| 项目 | 项目描述 | ||
| 输入 | 额定电压、频率 | 单相220伏级：单相220V，50Hz/60Hz； | |
| 三相380伏级：三相380V，50Hz/60Hz | |||
| 允许电压波动范围 | 单相220伏级：200～260V； | ||
| 三相380伏级：320～460V | |||
| 输出 | 电压 | 0～380V | |
| 频率 | 0～600Hz | ||
| 过载能力 | G型：150%额定电流1分钟； | ||
| P型：120%额定电流1分钟。 | |||
| 控制性能 | 控制方式 | 无PG矢量控制，有PG矢量控制，开环V/F控制，无PG转矩控制，有PG转矩控制 | |
| 速度控制精度 | ±0.5% 额定同步转速（无PG矢量控制）； | ||
| ±0.1% 额定同步转速（有PG矢量控制）； | |||
| ±1% 额定同步转速（V/F控制）； | |||
| 调速范围 | 1：2000（有PG矢量控制）； | ||
| 1：100（无PG矢量控制）； | |||
| 1：50（V/F控制）； | |||
| 起动转矩 | 1.0Hz：150% 额定转矩（V/F控制）； | ||
| 0.5Hz：150% 额定转矩(无PG矢量控制)； | |||
| 0Hz：180% 额定转矩（有PG矢量控制）； | |||
| 速度波动 | ±0.3% 额定同步转速（无PG矢量控制）； | ||
| ±0.1% 额定同步转速（有PG矢量控制）； | |||
| 转矩控制精度 | ±10% 额定转矩（无PG矢量控制，无PG转矩控制）； | ||
| ±5% 额定转矩（有PG矢量控制，有PG转矩控制）。 | |||
| 转矩响应 | ≤20ms（无PG矢量控制）； | ||
| ≤10ms（有PG矢量控制）； | |||
| 频率精度 | 数字设定：最高频率×±0.01%；模拟设定：最高频率×±0.5% | ||
| 频率分辨率 | 模拟设定 | 最高频率的0.1% | |
| 数字设定精度 | 0.01Hz | ||
| 外部脉冲 | 最高频率的0.1% | ||
| 转矩提升 | 自动转矩提升；手动转矩提升0.1～12.0% | ||
| V/F曲线(电压 | 额定频率在5～650Hz任意设定，可选择恒转矩、递减转矩1、递减转矩2、递减转矩3、自定义V/F共5类曲线 | ||
| 频率特性) | |||
| 加减速曲线 | 两种方式：直线加减速和S曲线加减速；15种加减速时间，时间单位(0.01s、0.1s、1s)可选 ，最长1000分钟 | ||
| 制动 | 能耗制动 | EN600系列三相15KW及以下功率段已内置制动单元，只需在（+）与PB之间加制动电阻；18.5KW及以上功率段可选配内置制动单元，只需在（+）与PB之间加制动电阻，也可外接制动单元于（+）和（-）之间。 | |
| EN500系列可外接制动单元于（+）和（-）之间。 | |||
| 直流制动 | 起动、停止动作分别可选，动作频率0～15Hz，动作电流0～100%额定电流，动作时间0～30.0s | ||
| 点动 | 点动频率范围：0Hz～上限频率；点动加减速时间0.1～6000.0秒可设置 | ||
| 多段速运行 | 通过内置PLC或控制端子实现多段速运行，多达15段，每段对应单独加减速时间，内置PLC支持掉电保存 | ||
| 内置PID控制器 | 可方便地构成闭环控制系统 | ||
| 自动节能运行 | 根据负载情况，自动优化V/F曲线，实现节能运行 | ||
| 自动电压调整(AVR) | 当电网电压变化时，能自动保持输出电压恒定 | ||
| 自动限流 | 对运行期间电流自动限制，防止频繁过流故障跳闸 | ||
| 载波调制 | 根据负载特性自动调整载波 | ||
| 转速跟踪再启动 | 实现对旋转中的电机的无冲击平滑起动 | ||
| 运行功能 | 运行命令给定通道 | 操作键盘给定、控制端子给定、通讯给定，可通过多种方式切换 | |
| 运行频率给定通道 | 主辅给定，实现一个主调节、一个微调控制。数字给定、模拟给定、脉冲给定、脉宽给定、通讯给定等可通过多种方式随时切换 | ||
| 捆绑功能 | 运行命令通道与频率给定通道可以任意捆绑，同步切换 | ||
| 输入 | 数字输入通道 | 8路通用数字输入通道，最大频率1KHz，其中1路可作脉冲输入通道，最大输入50KHz，可扩展至14路 | |
| 输出 | 模拟输入通道 | 2路模拟输入通道，其中AI1可选4～20mA或0～10V输出，AI2通道为差分输入，4～20mA或-10～10V输入可选，可扩展至4路模拟输入 | |
| 特性 | 脉冲输出通道 | 0.1～20KHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出 | |
| 模拟输出通道 | 2路模拟信号输出，其中AO1通道可选4～20mA或0～10V，AO2通道可选4～20mA或0～10V可实现设定频率、输出频率等物理量的输出，可扩展至4路模拟输出 | ||
| 特色 | 快速限流 | 最大程度限制变频器过流、更可靠运行 | |
| 功能 | 单脉冲控制 | 适用于需要一键控制变频器起、停的场合，按一下起，再按一下停，再按一下又起，如此重复。此种用法简单可靠，不易误操作 | |
| 定长控制 | 可实现定长控制 | ||
| 定时控制 | 定时控制功能：设定时间范围0.1Min ～ 6500.0Min | ||
| 虚拟端子 | 五组虚拟输入、输出IO，可实现简易逻辑控制 | ||
| 操作键盘 | 键盘显示 | 可显示设定频率、输出频率、输出电压、输出电流等多种参数 | |
| 按键锁定 | 实现对按键的部分或者全部锁定 | ||
| 保护功能 | 上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护、欠载保护 、继电器吸合保护、端子保护、停电不停保护等 | ||
| 环境 | 使用场所 | 室内，不受阳光直晒，无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等 | |
| 海拔 | 低于1000米。（高于1000米时需降额使用， 每增加1000米高度输出电流约降低额定电流的10%） | ||
| 周围温度 | -10℃～+40℃(环境温度在40℃～50℃,请降额使用或增强散热) | ||
| 周围湿度 | 小于95%RH，无水珠凝结 | ||
| 振动 | 小于5.9米/秒²(0.6g) | ||
| 存储温度 | -40℃～+70℃ | ||
| 结构 | 防护等级 | IP20 | |
| 冷却方式 | 强制风冷 | ||
| 安装方式 | 壁挂式和柜式 | ||

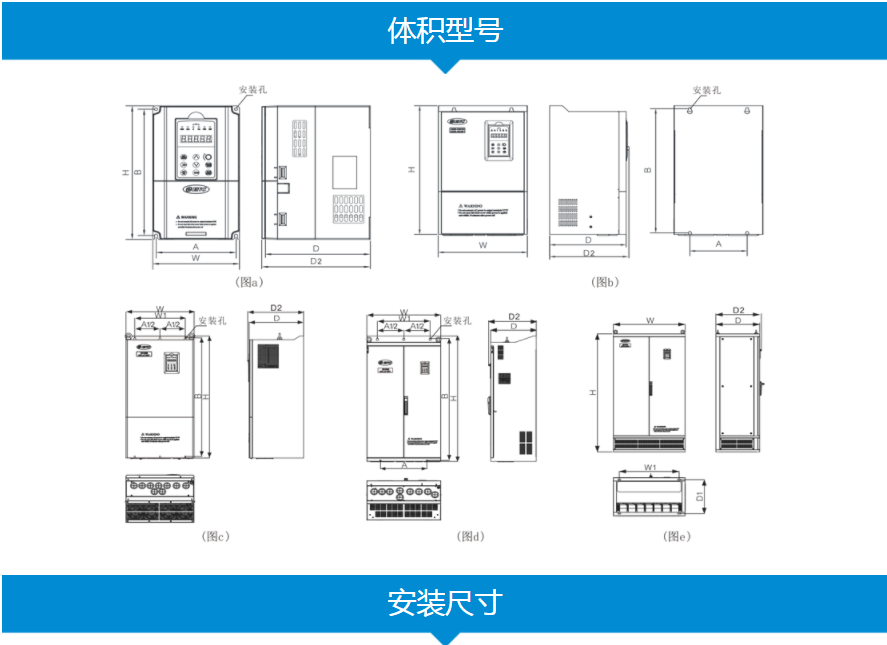

变频器型号 | A (mm) | B (mm) | W (mm) | H (mm) | D (mm) | D1 (mm) | D2 (mm) | 安装 孔径 (mm) | 图号 |
EN600-2S0004 | 104 | 186 | 115 | 200 | 151 | - | 164 | 5 | 图a
|
EN600-2S0007 | |||||||||
EN600-2S0015 | |||||||||
EN600-2S0022 | |||||||||
EN600-2S0037 | |||||||||
EN600 -4T0007G /0015P | 104 | 186 | 115 | 200 | 151 | - | 164 | 5 | |
EN600 -4T0015G /0022P | |||||||||
EN600 -4T0022G /0037P | |||||||||
EN600 -4T0037G /0055P | |||||||||
EN600 -4T0055G /0075P | 129 | 227 | 140 | 240 | 175 | - | 188 | 5 | |
EN600 -4T0075G /0110P | |||||||||
EN600 -4T0 110 G /0150P | 165 | 281 | 180 | 304 | 189 | - | 202 | 6 | |
EN600 -4T0 150 G /0185P | |||||||||
EN600 -4T0185G /0220P | 180 | 382 | 250 | 398 | 210 | 214 | 223 | 9 | |
EN600 -4T0220G /0300P | |||||||||
EN600 -4T0300G /0370P | 180 | 434 | 280 | 450 | 240 | 244 | 253 | 9 | |
EN600 -4T0370G /0450P | |||||||||
EN600 -4T0450G /0550P | 190 | 504.5 | 290 | 530 | 250 | 254 | 263 | 9 | |
EN600-4T0550G /0750P | |||||||||
EN600-7T0110G/0150P | 180 | 434 | 280 | 450 | 240 | 244 | 253 | 9 | 图b |
EN600-7T0150G/0185P | |||||||||
EN600-7T0185G/0220P | |||||||||
EN600-7T0220G/0300P | |||||||||
EN600-7T0300G/0370P | 190 | 504.5 | 290 | 530 | 270 | 274 | 283 | 9 | |
EN600-7T0370G/0450P | |||||||||
EN600-7T0450G/0550P | |||||||||
EN600-7T0550G/0750P | |||||||||
EN600-7T0750G/0900P | 297 | 628 | 400 | 650 | 340 | 344 | 353 | 12 | |
EN600-7T0900G/1100P | |||||||||
EN600-7T1100G/1320P | |||||||||
EN600-7T1320G/1600P | |||||||||
EN600-7T1600G/2000P | - | 97 3 | 500 | 1000 | 400 | - | 413 | 9 | 图 c |
EN600-7T2000G/2200P | |||||||||
EN600-7T2200G/2500P | |||||||||
EN600-7T2500G/2800P |

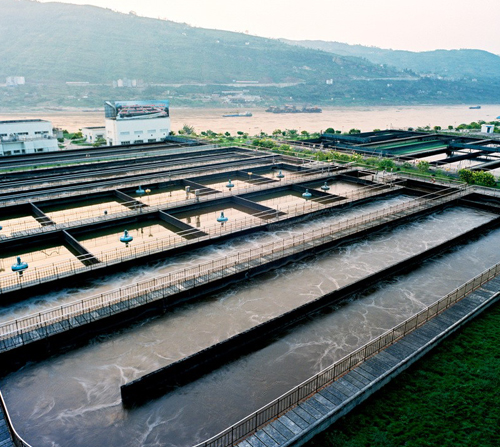

适用于金属加工、塑料机械、CNC机床、印刷设备、印染行业、造纸、市政工程、供水工程、污水处理等，另外在纺织、制冷、水泥、陶瓷等领域也广泛使用。
