应用优势
广泛用于满足风机类、恒转矩类、冲击类负载
速度波动小满足各种高精度场合需求，无PG矢量控制±0.5% 额定同步转速
具有速度控制和转矩控制两种模式
转矩响应快，无PG矢量控制≤20mS
功能更强大，瞬时掉电不停机功能、转速追踪再启动功能、下垂控制、力矩控制功能等
智能的故障诊断、报警和保护功能，最大限度保证机器工作的可靠性
键盘可上传下载参数，本机键盘和远控键盘均可网线连接。
广泛应用于各种工业现场
全国服务热线
产品编号：EN560
EN560是将客户通用需求与行业性需求有机结合的产品，为客户提供了实用的主辅频率给定、运行通道频率绑定、PID 调节器、简易的 PLC、纺织摆频、可编程的输入输出端子控制、脉冲频率给定和内置 Modbus、485 自由协议等功能及平台，为制造业和自动化工程的广大客户提供高集成度的一体化解决方案。EN560 系列内置输入缺相、输出缺相、对地短路等多种有效保护，有效地提高了系统的可靠性和安全性。
广泛用于满足风机类、恒转矩类、冲击类负载
速度波动小满足各种高精度场合需求，无PG矢量控制±0.5% 额定同步转速
具有速度控制和转矩控制两种模式
转矩响应快，无PG矢量控制≤20mS
功能更强大，瞬时掉电不停机功能、转速追踪再启动功能、下垂控制、力矩控制功能等
智能的故障诊断、报警和保护功能，最大限度保证机器工作的可靠性
键盘可上传下载参数，本机键盘和远控键盘均可网线连接。
广泛应用于各种工业现场
项目 | 项目描述 | |||
输入 | 额定电压、频率 | 单相220伏级：单相220V，50Hz/60Hz； 三相380伏级：三相380V，50Hz/60Hz。 | ||
允许电压波动范围 | 单相220伏级：200～260V； 三相380伏级：320～460V。 | |||
输出 | 电压 | 0～输入电压 | ||
频率 | 0～600Hz | |||
过载能力 | 重载机型：150%额定电流 1 分钟 轻载机型：120%额定电流 1 分钟 | |||
控制性能 | 控制方式 | 无PG矢量控制，开环V/F控制，无PG转矩控制，支持同步和异步电机 | ||
速度控制精度 | ±0. 3 % 额定同步转速（无PG矢量控制）； ±1% 额定同步转速（V/F控制）。 | |||
调速范围 | 1:100（无PG矢量控制）； 1:50（V/F控制） | |||
起动转矩 | 1.0Hz：150%额定转矩（V/F控制）； 0.5Hz：1 8 0%额定转矩（无PG矢量控制）。 | |||
速度波动 | ±0.3%额定同步转速（无PG矢量控制，无PG转矩控制）； | |||
转矩响应 | ≤20ms（无PG矢量控制）； | |||
频率精度 | 数字设定：最高频率×0.01%；模拟设定：最高频率×±0.05% | |||
频率分辨率 | 模拟设定 | 最高频率的0.1% | ||
数字设定进度 | 0.01Hz | |||
外部脉冲 | 最高频率的0.1% | |||
转矩提升 | 自动转矩提升；手动转矩提升0.1～12.0% | |||
V/F曲线 （电压频率特性） | 额定频率在5～600Hz任意设定，可选择恒转矩、递减转矩1、递减转矩2、递减转矩3、自定义V/F共5类曲线 | |||
加减速曲线 | 两种方式：直线加减速和S曲线加减速；15种加减速时间，时间单位（0.01s、0.1s、1s） | |||
制动 | 能耗制动 | ENA100系列三相22KW及以下功率段已内置制动单元，只需在（+）与PB之间加制动电阻；30KW及以上可外接制动单元于（+）和（-）之间，实现能耗制动。 | ||
直流制动 | 起动、停止动作分别可选，动作频率0～15Hz，动作电流0～100%额定电流，动作时间0～30.0s | |||
点动 | 点动频率范围：0Hz～上限频率；点动加减速时间0.1～6000.0s可设置 | |||
多段速运行 | 通过内置PLC或控制端子实现多段速运行，多达15段，每段对应单独加减速时间，内置PLC支持掉电保存 | |||
内置PID控制器 | 可方便的构成闭环控制系统 | |||
自动节能运行 | 根据负载情况，自动优化V/F曲线，实现节能运行 | |||
自动电压调整（AVR） | 当电网电压变化时，能自动保持输出电压恒定 | |||
自动限流 | 对运行器件电流自动限制，防止频繁过流故障跳闸 | |||
载波调制 | 根据负载特性自动调整载波 | |||
转速跟踪再启动 | 实现对旋转中的电机的无冲击平滑启动 | |||
运行功能 | 运行命令给定通道 | 操作键盘给定、控制端子给定、通信给定，可通过多种方式切换。 | ||
运行频率给定通道 | 主辅给定，实现一个主调节、一个微调控制。数字给定、模拟给定、脉冲给定、脉宽给定、通讯给定等可通过多种方式随时切换。 | |||
捆绑功能 | 运行命令通道与频率给定通道可以任意捆绑，同步切换。 | |||
输入输出特性 | 数字输入通道 | 5路通用数字输入通道，最大频率1KHz，其中1路可作脉冲输入通道，最大输入20KHz | ||
模拟输入通道 | 2路模拟输入通道，其中AI1为0～10V输出，AI2通道为0～20mA或0～10V输入可选 | |||
脉冲输出通道 | 0.1～20KHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出 | |||
模拟输出通道 | 1路模拟信号输出，AO1通道可选0～20mA或0～10V可实现设定频率、输出频率等物理量的输出 | |||
数字输出 | 2路Y输出、其中Y2可实现最高20K频率输出，1路Rel输出 | |||
特色功能 | 快速限流 | 最大程度限制变频器过流、更可靠运行 | ||
单脉冲控制 | 适用于需要一键控制变频器起、停的场合，按一下起，再按以下停，再按一下又起，如此重复。此种用法简单可靠。 | |||
定长控制 | 可实现定长控制 | |||
定时控制 | 定时控制功能：设定时间范围0.1Min～6500.0Min | |||
虚拟端子 | 五组虚拟输入、输出IO，可实现简易逻辑控制 | |||
操作键盘 | 键盘显示 | 可显示设定频率、输出频率、输出电压、输出电流等多种参数 | ||
按键锁定 | 实现对按键的部分或者全部锁定 | |||
双键盘控制 | 可以使用外引键盘实现双键盘控制（本地和远程控制） | |||
保护功能 | 上电电机短路检测、输入输出缺相保护、过流保护、欠压保护、过热保护、过载保护、欠载保护、端子保护、停电不停保护等 | |||
环境 | 使用场所 | 室内，不受阳光直晒，无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或盐分等 | ||
海拔 | 低于1000米。（高于1000米时需降额使用，每增加1000米高度输出电流约降低额定电流的10%） | |||
周围温度 | -10℃～+50℃ | |||
周围湿度 | 小于95%RH，无水珠凝结 | |||
振动 | 小于5.9米/秒²（0.6g） | |||
存储温度 | -40℃～+70℃ | |||
结构 | 防护等级 | IP20 | ||
冷却方式 | 强制风冷 | |||
安装方式 | 壁挂式 | |||

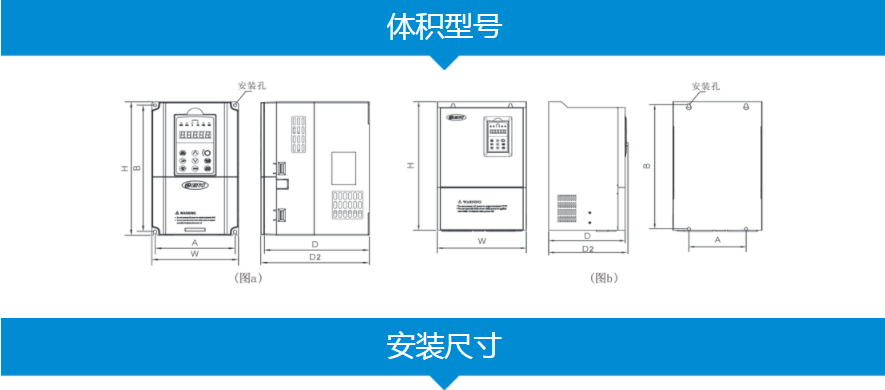

变频器型号 | W (mm) | H (mm) | D (mm) | D2 (mm) | A (mm) | A1 (mm) | B (mm) | W1 (mm) | D 1 (mm) | 安装 孔径 (mm) | 图号 |
EN560-4T0015 | 115 | 200 | 151 | 164 | 104 | - | 186 | - | - | 5 | 图 a |
EN560-4T0022 | |||||||||||
EN560-4T0037 | |||||||||||
EN560-4T0055 | 140 | 240 | 175 | 188 | 129 | - | 227 | - | - | 5 | 图 a |
EN560-4T0075 | |||||||||||
EN560-4T0110 | 180 | 304 | 189 | 202 | 165 | - | 281 | - | - | 6 | 图 a |
EN560-4T0150 | |||||||||||
EN560-4T0185 | 205 | 368 | 2 00 | 205 | 160 | - | 350 | - | - | 7 | 图 b |
EN560-4T0220 |

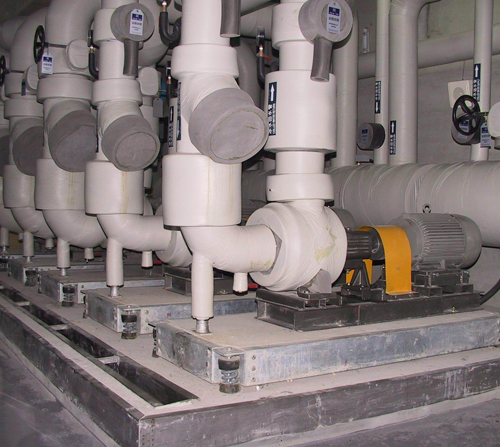

适用于纺织机械类、石材加工类、风机水泵类等各个领域。
