这是很多人会碰到的一个大问题，下面我们来用图解教大家快速掌握简单的台达变频器接线方法。
先来了解下什么是变频器，变频器（VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。
变频器工作原理：主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。
要想弄清楚变频器如何接线，先要搞明白变频器是什么东西，变频器是一种电机调速装置，它会输出不同的电压和频率来改变电机的速度，从这个作用而言，它是一个可变的交流电源而已，可以收到命令控制的大功率电源，而功率大的电源，本质都是一种变电技术，都需要供给大功率的输入电源，因此需要所谓的主回路电路；而这个电源要输出什么样的电压和频率，是通过人或者人指挥的其他设备来控制的，这样需要控制回路电路

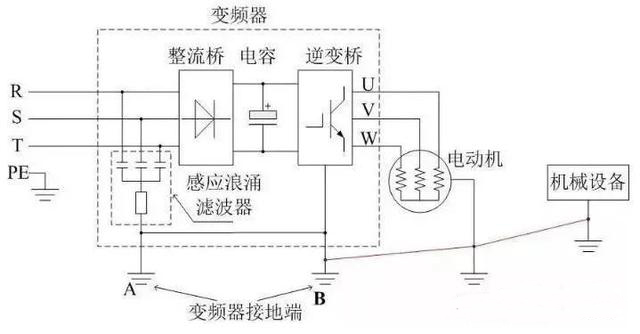

从上图可以看出，变频器的结构是，先把工频电源，整流成直流，逆变成可变电压和频率的电源来带动电机，任何变频器都一样，只要接对主回路和控制回路就好了。
下面我们来用图解教大家快速掌握简单的变频器接线方法！
上图是一副台达变频器接线图。在变频器的安装中，有一些问题是需要注意的。例如台达变频器VFD本身有较强的电磁干扰，会干扰一些设备的工作，因此我们可以在变频器的输出电缆上加上电缆套。又或变频器或控制柜内的控制线距离动力电缆至少100mm等等。
台达变频器接线方法
一、主电路的接线
1、电源应接到变频器输入端R、S、T接线端子上，一定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。在控制台上打孔时，要注意不要使碎片粉末等进入变频器中。
2、在端子+，PR间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。
3、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器附近的通讯设备。因此，安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器，使干扰降到最小。
4、长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。因此，最大布线长度要小于规定值。不得已布线长度超过时，要把Pr．156设为1。
5、在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。否则将导致变频器故障或电容和浪涌抑制器的损坏。
6、为使电压降在2%以内，应使用适当型号的导线接线。变频器和电动机间的接线距离较长时，特别是低频率输出情况下，会由于主电路电缆的电压下降而导致电机的转矩下降。
7、运行后，改变接线的操作，必须在电源切断10min以上，用万用表检查电压后进行。断电后一段时间内，电容上仍然有危险的高压电。
二、控制电路的接线
台达变频器的控制电路大体可分为模拟和数字两种。
1、控制电路端子的接线应使用屏蔽线或双绞线，而且必须与主回路，强电回路（含200V继电器程序回路）分开布线。
2、由于控制电路的频率输入信号是微小电流，所以在接点输入的场合，为了防止接触不良，微小信号接点应使用两个并联的节点或使用双生接点。
3、控制回路的接线一般选用0.3～0.75平方米的电缆。
三、地线的接线
1、由于在台达变频器内有漏电流，为了防止触电，台达变频器和电机必须接地。
2、台达变频器接地用专用接地端子。接地线的连接，要使用镀锡处理的压接端子。拧紧螺丝时，注意不要将螺丝扣弄坏。
3、镀锡中不含铅。
4、接地电缆尽量用粗的线径，必须等于或大于规定标准，接地点尽量靠近变频器，接地线越短越好。
台达变频器接线注意
1、变频器本身有较强的电磁干扰，会干扰一些设备的工作，因此我们可以在变频器的输出电缆上加上电缆套。
2、变频器或控制柜内的控制线距离动力电缆至少100mm等等
